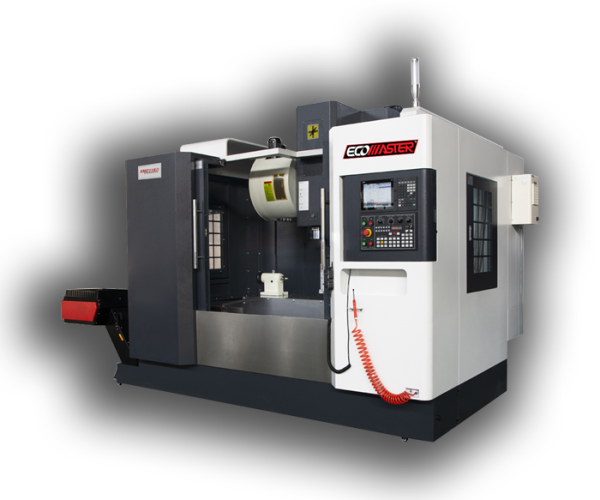

VMC 1370
Ürün Açıklaması
CNC Dik İşleme Merkezi, işlem yapılan ürünler üzerinde dikey pozisyonda çalışan bir makinedir. Bu makine talaşlı üretim sektöründe kullanılır. Kullanma aşamasında elektronik olarak programlama yapılır. Dik işleme merkezi makineleri otomatik gelişmiş freze tezgâhlarıdır.
Teknik özellikleri
- Kontrol Ünitesi: Mitsubishi M80A
- X/Y/Z Eksen hareketi: 1300 x 700 x 700 mm
- Fener Mili Tabla Arası mesafe: 110 – 810 mm

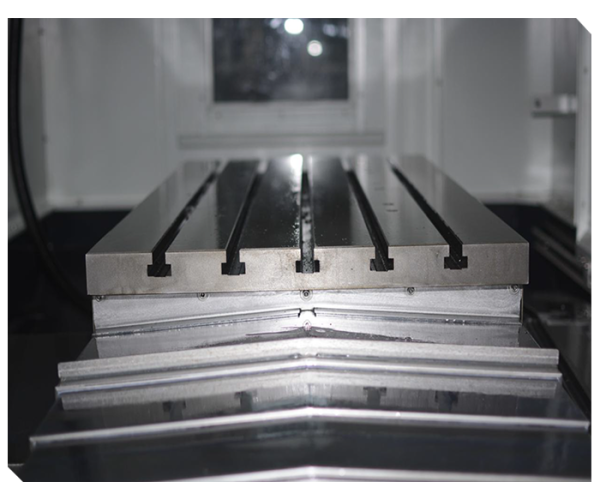

- Tabla ölçüleri: 1400 x 700 mm
- Maks. Yükleme Kapasitesi: 1100 kg
- T – slot Ölçüleri: 5 x 110 x 18 mm
- Fener Mili Devri: 10.000 dev/dak
- Fener Mili koniği: BT40
- Boştaki İlerleme Hızı: 24/24/24 m/dak
- Kesme hızı: 10 m/dak
- ATC
- Takım Kapasitesi: 24
- Maks. Takım Çapı: ⌀120
- Maks. Takım Boyu: 300 mm
- Maks. Takım Ağırlığı: 7 kgs
- Fener Mili Motor gücü: 15/18.5 kw
- Eksen Motorlar: 3/3/4.5 kw
- X/Y/Z Lineer Kızak Ölçüleri: 45/45/45 mm
- X/Y/X Vidalı Mil Ölçüleri: ⌀40
- Hassasiyet
- Pozisyonlama Hassasiyeti: 0.012 mm
- Tekrarlama Hassasiyeti: 0.008 mm
- Makina Ölçüleri: 3800 x 2560 x 3200 mm
Standart Aksesuarlar
- Mitsubishi M80A CNC Kontrol Ünitesi
- Mitsubishi Eksen Motor ve Sürücüleri
- Mitsubishi Spindle Motoru

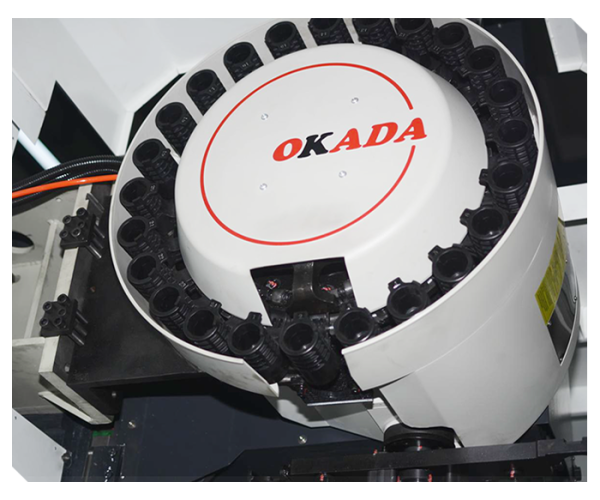

- Tayvan 24 Takım Kollu Tip Takım Magazini

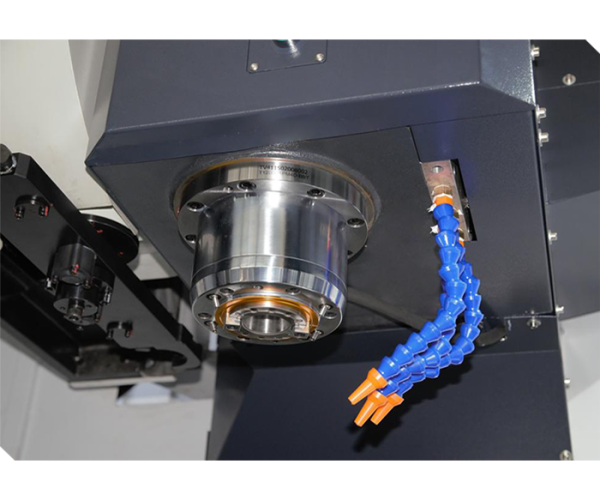

- Tayvan BT40 10.000 rpm Fener Mili

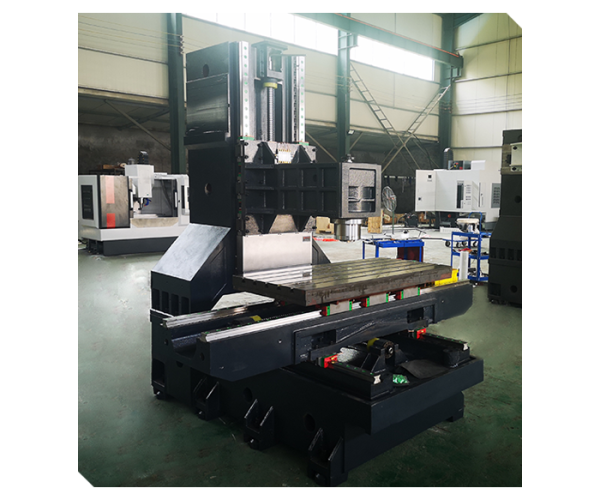

- Tayvan Vidalı Miller, Lineer Kızaklar ve Arabalar
- Zincir Tip Talaş Konveyörü ve Kovası
- USB Data Transfer
- Elektrik Kabin Soğutma Sistemi
- Fener Mili Yağ ile soğutma
- Otomatik Yağlama ve soğutma sistemi
- Tepe Alarm ve İç Aydınlatma Lambası
- Rigit tapping ve kılavuz çekme
- Z eksen Nitrojen Tüplü Denge Sistemi
- Tam Kapalı Kabin
Opsiyonel aksesuarlar
- Fanuc Oi MF Plus CNC Kontrol Unitesi
- eksen Divizör ve Karşı Punta/Aynası
- eksen Divizör
- CTS Fener Mili içinden su verme (20 bar)
- 12.000 rpm Direct Drive Fener Mili
- BT 50 Fener Mili
- 15/18.5 – 18.5/22 kw Spindle Motoru
- Kabin Yıkama Sistemi
- Robot Yükleme ve Boşaltma Sistemi
